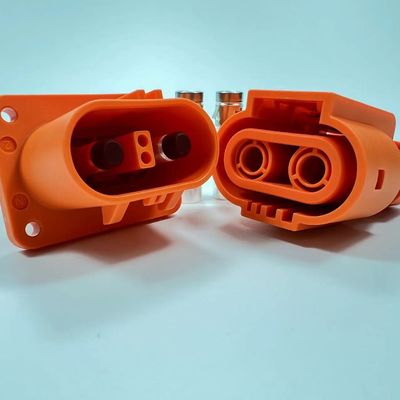

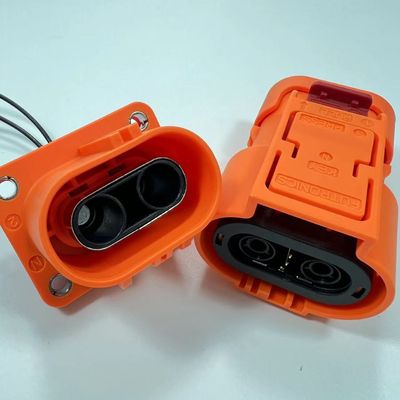

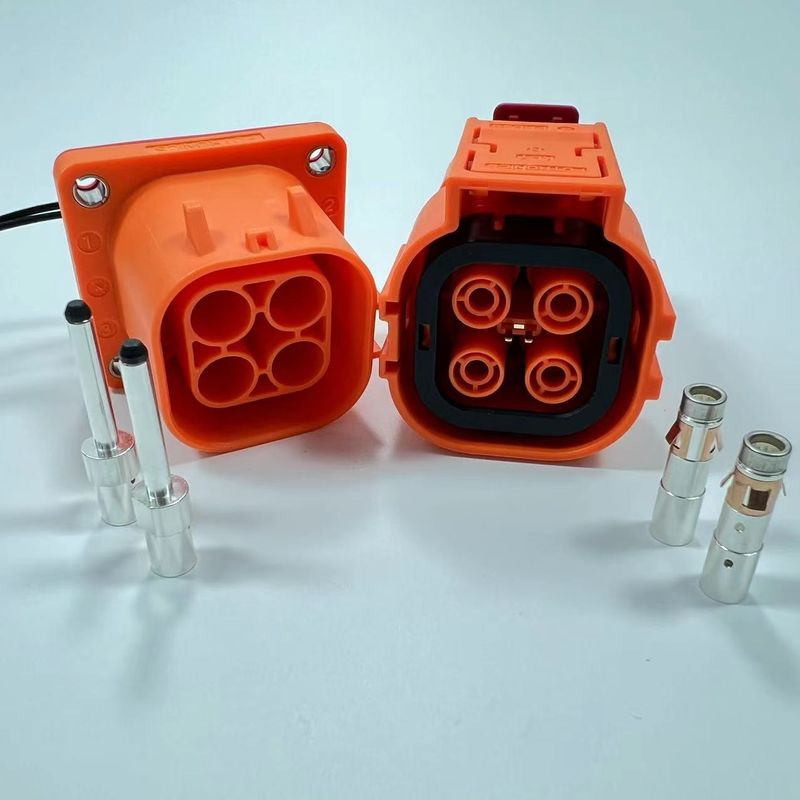

Водостойкость Автомобильная батарея Энергосберегающий разъем 6000В 480А

Новые энергетические транспортные средства (NEV) в автомобильном секторе, включая электромобили (EV), гибриды с возможностью подзарядки (PHEV) и автомобили на водородных топливных элементах, требуют специализированных разъемов для удовлетворения уникальных требований высокого напряжения, высокого тока и суровых условий эксплуатации. Эти разъемы критически важны для различных систем, включая управление батареями, зарядку, распределение питания и управление двигателем. Вот подробный обзор проектирования и критериев выбора автомобильных разъемов для новых источников энергии:

Основные характеристики автомобильных разъемов для новых источников энергии

1. Обработка высокого тока и напряжения:

   • Номинальный ток: Эти разъемы должны выдерживать высокие токи, часто в диапазоне от 50 А до более 300 А, в зависимости от применения (например, распределение питания, соединения батарей).
   • Номинальное напряжение: Они должны быть способны выдерживать высокое напряжение, обычно в диапазоне от 400 В до 1000 В, особенно в системах батарей электромобилей.

2. Функции безопасности:

   • Защита от прикосновения: Реализация конструкций, предотвращающих случайный контакт с токоведущими частями, обеспечивающих безопасность при обращении и техническом обслуживании.
   • Надежный механизм блокировки: Использование систем блокировки для предотвращения случайного отключения, что может привести к проблемам безопасности, особенно в высоковольтных приложениях.
   • Поляризация: Обеспечение поляризации разъемов для предотвращения неправильного сопряжения, что может привести к повреждению или угрозе безопасности.

3. Долговечность и устойчивость к воздействию окружающей среды:

   • Вибро- и ударопрочность: Разъемы должны быть прочными, способными выдерживать значительную вибрацию и удары, характерные для автомобильных условий.
   • Герметизация и водонепроницаемость: Достижение высокого класса защиты IP (например, IP67 или IP68) для защиты от воды, пыли и других загрязнений, обеспечивающее долгосрочную надежность.
   • Коррозионная стойкость: Использование материалов и покрытий, устойчивых к коррозии, особенно в условиях воздействия дорожной соли, влаги и химикатов.

4. Терморегулирование:

   • Отвод тепла: Интеграция функций, облегчающих отвод тепла для предотвращения перегрева, что особенно важно в приложениях с высоким током.
   • Термостойкость: Обеспечение надежной работы разъемов в широком диапазоне температур, от -40°C до +125°C, типичном для автомобильных условий.

5. Простота использования и обслуживания:

   • Быстрое подключение/отключение: Разработка разъемов для легкого сопряжения и разъединения, что имеет решающее значение для эффективной сборки, технического обслуживания и ремонта в автомобильном производстве.
   • Эргономика: Учет удобства обращения с разъемами, особенно в ограниченном пространстве, типичном для салонов автомобилей.

Типы разъемов для автомобильных применений с новыми источниками энергии

1. Высоковольтные разъемы для батарей:

   • Функция: Используются для подключения аккумуляторной батареи к системе распределения питания автомобиля, контроллеру двигателя и другим высоковольтным компонентам.
   • Особенности: Высокая токовая нагрузка, надежные механизмы блокировки, конструкция, защищающая от прикосновения, и функции терморегулирования для отвода тепла, выделяемого высокими уровнями мощности.

2. Разъемы для зарядки:

   • Функция: Подключение автомобиля к зарядным станциям или бортовым зарядным устройствам.
   • Особенности: Должны соответствовать стандартам, таким как CCS (Combined Charging System) или CHAdeMO, поддерживая как зарядку переменным, так и постоянным током, с надежной изоляцией и герметизацией от окружающей среды.

3. Разъемы фаз двигателя:

   • Функция: Подключение контроллера двигателя к электродвигателю.
   • Особенности: Способность выдерживать высокие токи и напряжения, с отличной вибростойкостью и надежными механизмами блокировки для обеспечения надежных соединений при любых условиях вождения.

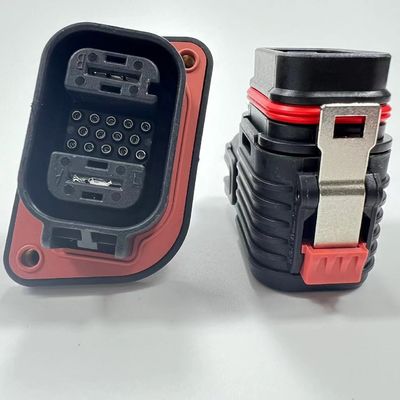

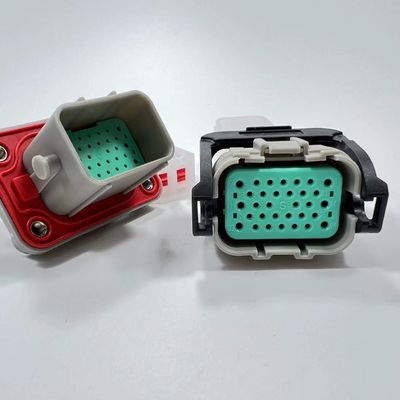

4. Разъемы для сигналов и данных:

   • Функция: Подключение датчиков, блоков управления и других низковольтных систем внутри автомобиля.
   • Особенности: Обычно многоконтактные разъемы с экранированием для предотвращения электромагнитных помех (EMI), обеспечивающие надежную передачу данных.

5. Разъемы для шин:

   • Функция: Используются внутри аккумуляторных батарей для последовательного или параллельного соединения ячеек.
   • Особенности: Предназначены для передачи очень высоких токов с минимальным падением напряжения, часто изготавливаются из меди или алюминия с покрытием для защиты от коррозии.

Соображения по материалам

1. Корпус разъема:

   • Материал: Использование высокоэффективных термопластов, таких как PBT (полибутилентерефталат) или PA66 (полиамид 66) со стекловолоконным армированием для прочности, термостойкости и стабильности размеров.
   • Огнестойкость: Обеспечение соответствия материалов стандартам безопасности автомобилей, таким как UL94 V-0, для предотвращения пожарной опасности.

2. Контакты:

   • Материал: Высокопроводящие материалы, такие как медь или медные сплавы, часто покрытые серебром или оловом для улучшения коррозионной стойкости и электрических характеристик.
   • Пружинный механизм: Включение прочных пружинных механизмов для поддержания постоянного контактного давления в течение всего срока службы разъема.

3. Уплотнения и прокладки:

   • Материал: Использование силикона или EPDM (этилен-пропилен-диеновый мономер) для уплотнений и прокладок для обеспечения надежной герметизации от факторов окружающей среды, сохраняя при этом гибкость в широком диапазоне температур.

Соображения по проектированию

1. Настройка:

   • Индивидуальные решения: В зависимости от конкретных требований платформы автомобиля, разъемы, возможно, потребуется настроить в соответствии с уникальными ограничениями по мощности, пространству и окружающей среде.

2. Соответствие стандартам:

   • Автомобильные стандарты: Обеспечение соответствия разъемов соответствующим автомобильным стандартам, таким как ISO 6469 (для безопасности в электромобилях) и ISO 16750 (для экологических испытаний).
   • Стандарты зарядки: Для разъемов для зарядки обеспечение соответствия стандартам, таким как IEC 62196 для систем зарядки электромобилей.

3. Модульность:

   • Гибкие конфигурации: Рассмотрение модульных конструкций, обеспечивающих гибкие конфигурации, делающих разъемы адаптируемыми к различным системам и приложениям.

Тестирование и обеспечение качества

1. Электрические испытания:

   • Испытание тока и напряжения: Проверка того, что разъемы могут выдерживать указанные токи и напряжения без чрезмерного нагрева или падения напряжения.
   • Сопротивление изоляции: Обеспечение способности изоляции выдерживать напряжение без пробоя, особенно в высоковольтных разъемах.

2. Механические испытания:

   • Испытания на вибрацию и удар: Моделирование реальных условий вождения для обеспечения способности разъемов выдерживать механические нагрузки, с которыми они столкнутся в процессе эксплуатации.
   • Испытания на долговечность: Испытание разъемов на способность выдерживать многократные циклы сопряжения и разъединения без ухудшения характеристик.

3. Экологические испытания:

   • Испытания на защиту от проникновения: Подтверждение соответствия разъемов заявленным стандартам IP по пыле- и водонепроницаемости.
   • Термоциклирование: Обеспечение способности разъемов выдерживать колебания температуры, которые они будут испытывать в автомобильных условиях.

Применения

• Электрические и гибридные автомобили: Высокомощные разъемы для аккумуляторных систем, распределения питания, контроллеров двигателей и интерфейсов зарядки.
• Системы управления батареями (BMS): Разъемы для мониторинга и управления аккумуляторными батареями, включая низковольтные сигнальные разъемы для связи между BMS и отдельными ячейками.
• Силовая электроника: Разъемы для подключения инверторов, преобразователей и другой силовой электроники в трансмиссии автомобиля.

Заключение

Автомобильные разъемы для новых источников энергии должны сочетать в себе высокие электрические характеристики с надежной механической и экологической долговечностью. Эти разъемы играют решающую роль в обеспечении безопасности, надежности и эффективности электромобилей и гибридных автомобилей, поддерживая переход к более чистому и устойчивому транспорту. Ориентируясь на такие ключевые факторы, как обработка тока и напряжения, безопасность, долговечность и соответствие отраслевым стандартам, вы можете разработать разъемы, отвечающие высоким требованиям автомобильной промышленности.
