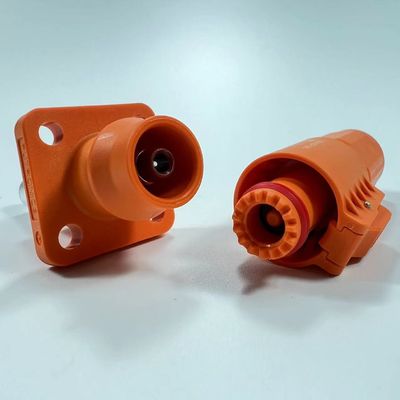

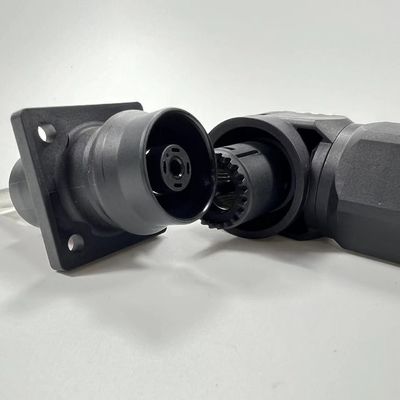

Электромобильные батареи Новый энергосберегающий разъем Прочный механический дизайн

Системы хранения энергии в аккумуляторах, особенно используемые в новых энергетических приложениях, таких как электромобили (EV) и хранение возобновляемой энергии, требуют специализированных разъемов, которые могут выдерживать высокую мощность, обеспечивать безопасность и поддерживать надежную работу с течением времени. Вот подробное руководство по проектированию и выбору разъемов для хранения энергии в аккумуляторах в новых энергетических системах:

Основные характеристики разъемов для хранения энергии в аккумуляторах

1. Обработка высокого тока и напряжения:

   • Номинальный ток: Разъемы должны быть спроектированы для работы с высокими токами, часто в диапазоне от 50 А до более 300 А, в зависимости от области применения.
   • Номинальное напряжение: Эти разъемы должны быть способны выдерживать высокое напряжение, обычно в диапазоне от 400 В до 1000 В в электромобилях и больших системах хранения энергии.

2. Соображения безопасности:

   • Защита от прикосновения: Используйте контакты, защищенные от прикосновения, чтобы предотвратить случайный контакт с токоведущими частями, обеспечивая безопасность при обращении и техническом обслуживании.
   • Механизм блокировки: Используйте надежные механизмы блокировки, чтобы предотвратить случайное отключение, что может быть опасно в высоковольтных приложениях.
   • Поляризация: Спроектируйте разъемы поляризованными, чтобы обеспечить их подключение только в правильной ориентации, предотвращая проблемы с обратной полярностью.

3. Терморегулирование:

   • Отвод тепла: Включите такие функции, как охлаждающие ребра или материалы с высокой теплопроводностью, для управления теплом, выделяемым высокими токами.
   • Температурный режим: Убедитесь, что разъемы рассчитаны на экстремальные температуры, характерные для систем хранения энергии в аккумуляторах, которые могут варьироваться от -40°C до +125°C.

4. Устойчивость к воздействию окружающей среды:

   • Герметизация: Убедитесь, что разъемы имеют высокий класс защиты IP (например, IP67 или IP68) для защиты от пыли, воды и других факторов окружающей среды.
   • Коррозионная стойкость: Используйте материалы и покрытия, устойчивые к коррозии, особенно в средах, где разъемы могут подвергаться воздействию влаги или химических веществ.

5. Долговечность и надежность:

   • Высокое количество циклов сопряжения: Спроектируйте разъемы так, чтобы они выдерживали большое количество циклов сопряжения и расцепления без ухудшения характеристик, что имеет решающее значение для технического обслуживания и ремонтопригодности.
   • Вибро- и ударопрочность: Убедитесь, что разъемы прочны и могут выдерживать вибрации и удары, типичные для автомобильной и промышленной среды.

6. Удобство использования:

   • Быстрое подключение/отключение: Спроектируйте разъемы для легкого и быстрого сопряжения и расцепления, что необходимо для эффективной сборки и технического обслуживания.
   • Модульность: Рассмотрите модульные конструкции, которые позволяют гибко настраивать конфигурации, делая разъемы адаптируемыми к различным системам и приложениям.

Типы разъемов для хранения энергии в аккумуляторах

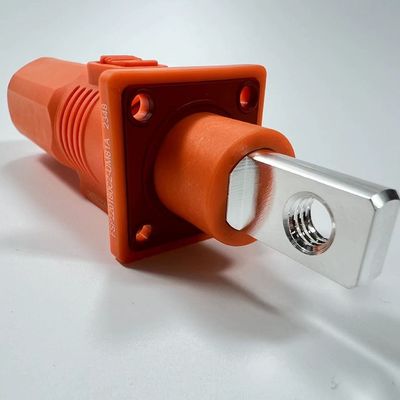

1. Высоковольтные силовые разъемы:

   • Применение: Используются в электромобилях, системах хранения энергии и высоковольтных зарядных станциях.
   • Особенности: Эти разъемы обычно имеют большие, прочные контакты, способные выдерживать высокие токи и напряжения, с надежными механизмами блокировки и герметизацией окружающей среды.

2. Модульные межсоединения аккумуляторов:

   • Применение: Подключение аккумуляторных модулей внутри большого аккумуляторного блока.
   • Особенности: Эти разъемы часто являются модульными, что позволяет гибко настраивать конфигурации и легко масштабировать. Они должны обеспечивать надежные электрические соединения и поддерживать пути высокого тока.

3. Разъемы шин:

   • Применение: Используются в аккумуляторных блоках и системах хранения энергии для параллельного или последовательного подключения больших аккумуляторных элементов или модулей.
   • Особенности: Разъемы шин предназначены для работы с очень высокими токами и обычно изготавливаются из меди или алюминия с покрытыми поверхностями для повышения проводимости и коррозионной стойкости.

4. Разъемы для сигналов и связи:

   • Применение: Для систем управления батареями (BMS) и других функций мониторинга и управления.
   • Особенности: Эти разъемы передают низкоэнергетические сигналы и данные между BMS и отдельными аккумуляторными элементами или модулями, обеспечивая безопасную и эффективную работу аккумуляторного блока.

Соображения по проектированию

1. Выбор материала:

   • Проводники: Используйте материалы с высокой проводимостью, такие как медь или медные сплавы, часто с серебряным или оловянным покрытием для повышения проводимости и коррозионной стойкости.
   • Изоляторы: Выбирайте высококачественные изоляционные материалы, которые могут выдерживать высокие температуры и обеспечивать отличную электрическую изоляцию, такие как PBT, PA66 или полимеры на основе жидких кристаллов (LCP).

2. Настраиваемость:

   • Индивидуальные решения: Многие приложения для хранения энергии в аккумуляторах требуют разъемов, которые настраиваются в соответствии с конкретными требованиями по напряжению, току и механическим характеристикам. Рассмотрите возможность работы с производителями, предлагающими услуги индивидуального проектирования.

3. Соответствие стандартам:

   • Автомобильные стандарты: Убедитесь, что разъемы соответствуют соответствующим автомобильным стандартам, таким как ISO 6469, который регулирует безопасность в электромобилях.
   • Промышленные стандарты: Для систем хранения энергии убедитесь в соответствии со стандартами, такими как UL 1973 для аккумуляторов, используемых в стационарных, вспомогательных источниках питания транспортных средств и легких электрических рельсовых приложениях.

Тестирование и обеспечение качества

1. Электрическое тестирование:

   • Тестирование высоким током: Проверьте способность разъема выдерживать максимальный ток без значительного падения напряжения или перегрева.
   • Сопротивление изоляции: Проверьте изоляцию, чтобы убедиться в отсутствии пробоя при высоком напряжении.

2. Механическое тестирование:

   • Вибро- и ударные испытания: Смоделируйте реальные условия, чтобы убедиться, что разъемы могут выдерживать механические нагрузки, с которыми они столкнутся в процессе эксплуатации.
   • Испытания на долговечность: Оцените способность разъемов выдерживать большое количество циклов сопряжения без ухудшения характеристик.

3. Экологическое тестирование:

   • Термоциклирование: Проверьте разъемы в экстремальных температурных условиях, чтобы убедиться в их надежной работе.
   • Испытания на защиту от проникновения: Убедитесь, что разъемы соответствуют своим номинальным стандартам IP по пыле- и водонепроницаемости.

Заключение

Разъемы для хранения энергии в аккумуляторах для новых энергетических приложений должны сочетать в себе высокую производительность, безопасность и долговечность. Ориентируясь на возможности работы с высокими токами и высоким напряжением, надежную механическую конструкцию и соответствие отраслевым стандартам, вы можете создать надежные разъемы, отвечающие требованиям современных систем хранения энергии и электромобилей.
