Проектирование разъемов для электровелосипедов и мотоциклов, особенно для новых энергетических систем, предполагает создание компактных, прочных,и способны обрабатывать специфические электрические потребности этих транспортных средствНиже приведен обзор ключевых аспектов, которые необходимо учитывать:
Ключевые характеристики соединителей для электровелосипедов и мотоциклов
Компактный дизайн:
Размер:Коннекторы должны быть компактными, чтобы поместиться в ограниченное пространство, доступное на электровелосипедах и мотоциклах.
Вес:Следует использовать легкие материалы, чтобы избежать ненужного увеличения веса транспортного средства, что имеет решающее значение для поддержания эффективности и производительности.
Управление высоким током и напряжением:
Нынешний рейтинг:Соединители должны быть способны справляться с потребностями в мощности электродвигателей, как правило, от 30А до 100А в зависимости от размера и мощности транспортного средства.
Направление напряжения:Уровни напряжения в электровелосипедах и мотоциклах могут варьироваться от 36 В до 72 В, причем некоторые высокопроизводительные мотоциклы требуют еще более высоких напряжений.
Прочность и надежность:
Сопротивление вибрации:Соединители должны быть спроектированы таким образом, чтобы выдерживать значительные вибрации и удары, характерные для использования мотоциклов и электровелосипедов.
Устойчивость к воздействию погоды:Коннекторы должны быть запечатаны для защиты от воды, пыли и других факторов окружающей среды, в идеале с рейтингом IP67 или IP68.
Особенности безопасности:
Защищенный механизм блокировки:Надежный механизм блокировки необходим для предотвращения случайного отключения, особенно во время езды.
Поляризация:Убедитесь, что соединители поляризованы, чтобы предотвратить неправильное соединение, которое может привести к повреждению или проблемам безопасности.
Легкость использования:
Быстрое подключение/отключение:Для облегчения обслуживания и сборки соединители должны позволять быстро и безопасно соединяться и рассоединяться.
Эргономика:Конструкция должна позволять легко управлять, даже в узких помещениях.
Типы соединителей для электровелосипедов и мотоциклов

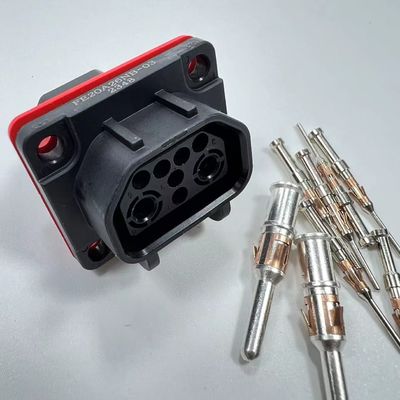

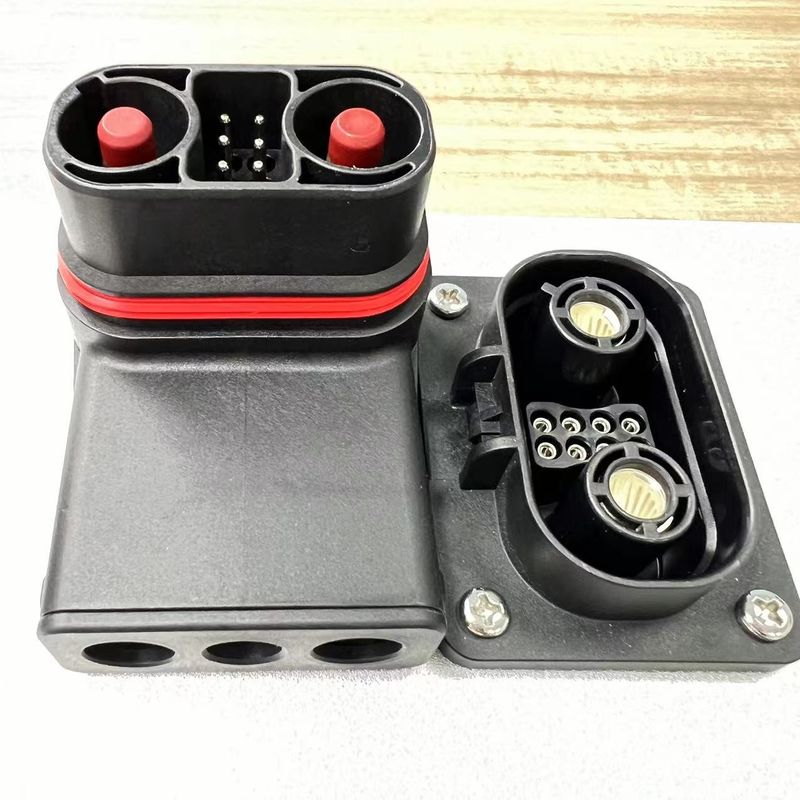

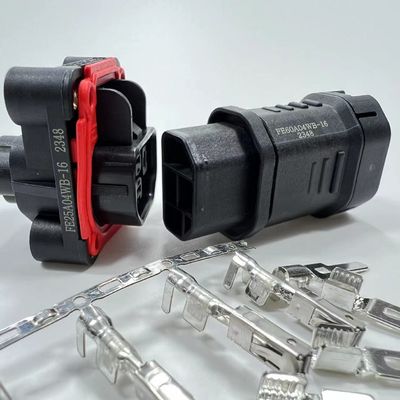

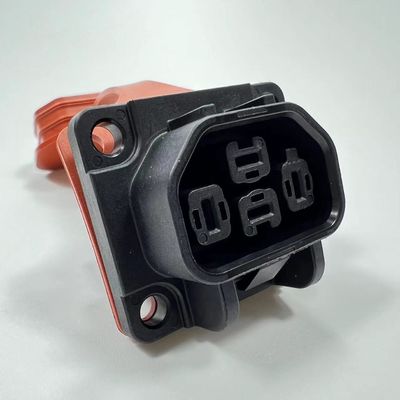

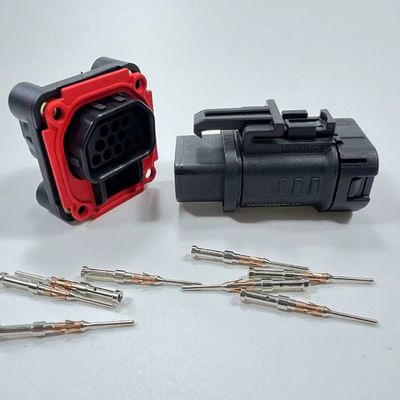

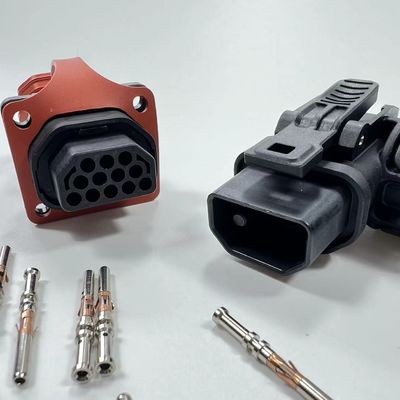

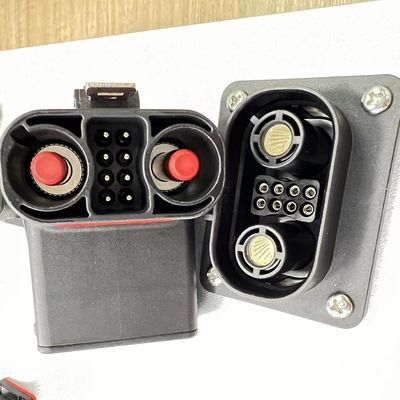

Коннекторы аккумуляторов:
Функция:Эти разъемы используются для подключения батареи к контроллеру двигателя и другим электрическим системам.
Особенности:Коннекторы высокого тока с безопасными механизмами блокировки, часто с функцией быстрого подключения для легкой замены или удаления батареи.
Коннекторы для зарядки:
Функция:Используется для подключения транспортного средства к зарядной станции или зарядному устройству.
Особенности:Компактные, устойчивые к воздействию погодных условий разъемы, которые поддерживают требуемый ток и напряжение зарядки, часто имеют защиту от перенапряжения и перенапряжения.
Моторные фазовые соединители:
Функция:Подключите контроллер двигателя к электродвигателю.
Особенности:Эти соединители должны выдерживать высокие токи и быть устойчивыми к вибрациям, обеспечивая надежную производительность при любых условиях езды.
Сигнальные и коммуникационные разъемы:
Функция:Используется для подключения датчиков, дисплеев и блоков управления.
Особенности:Меньшие, многоприцебные разъемы, которые передают данные и управляющие сигналы, часто с экранированием для предотвращения электромагнитных помех (ЭМИ).
Материальные соображения
Особняк соединителя:
Материал:Используйте высокопрочные, устойчивые к ударам пластмассы, такие как PBT или PA66, которые также устойчивы к теплу и УФ-излучению.
Сдерживание пламени:Убедитесь, что материалы корпуса являются огнеупорными, чтобы соответствовать стандартам безопасности.
Контакты:
Материал:Медь с высокой проводимостью или медные сплавы, часто покрытые золотом или серебром для улучшения коррозионной стойкости и электрической производительности.
Механизм пружины:Включать прочные механизмы пружин для поддержания постоянного контактного давления на протяжении всего срока службы соединителя.
Печати и уплотнители:
Материал:Использовать силикон или EPDM для уплотнений и уплотнений для обеспечения надежной защиты окружающей среды и поддержания гибкости в широком диапазоне температур.
Консультации по проектированию
Настройка:
Специализированные решения:В зависимости от конкретных требований электровелосипеда или мотоцикла, разъемы могут быть настроены на индивидуальные потребности в питании и пространстве.
Термоуправление:
Рассеивание тепла:Проектируйте соединители для эффективного рассеивания тепла, особенно для применения высокого тока, чтобы предотвратить перегрев.
Соответствие стандартам:
Автомобильные стандарты:Обеспечить соответствие соединителей соответствующим стандартам, таким как ISO 19642 для электрических кабелей и соединителей в дорожных транспортных средствах, обеспечивая безопасность и надежность.
Испытания и обеспечение качества
Электрические испытания:
Испытание тока и напряжения:Проверить, что соединители могут обрабатывать указанные токи и напряжения без чрезмерного нагрева или падения напряжения.
Сопротивление изоляции:Испытание, чтобы убедиться, что изоляция может выдерживать напряжение без повреждения.
Механические испытания:
Вибрационные и ударные испытания:Симулировать реальные условия вождения, чтобы убедиться, что соединители могут выдерживать вибрации и удары.
Испытания долговечности:Оценить способность соединителей выдерживать частые циклы спаривания и размораживания без деградации.
Экологические испытания:
Вхождение воды и пыли:Проверьте соединители на их IP-классы, убедившись, что они правильно запечатаны от элементов.
Цикл температуры:Убедитесь, что соединители могут справиться с температурными колебаниями, с которыми они столкнутся во время использования.
Заявления
Электрические мотоциклы:Высокопроизводительные разъемы для аккумуляторов, контроллеров двигателей и систем зарядки.
Электровелосипеды:Компактные, легкие разъемы для подключения батарей, двигателей и систем управления.
Гибридные автомобили:Коннекторы для систем хранения энергии, включая модули батарей и силовую электронику.
Заключение
Коннекторы для электровелосипедов и мотоциклов в новых энергетических приложениях должны быть спроектированы таким образом, чтобы они могли обрабатывать высокие токи и напряжения, обеспечивать надежную защиту от факторов окружающей среды,и обеспечить надежную производительность в сложных условиях этих транспортных средствСосредоточившись на этих аспектах, вы можете разработать соединители, которые отвечают потребностям современных электрических двухколесных автомобилей, предлагая безопасность, долговечность и простоту использования.
