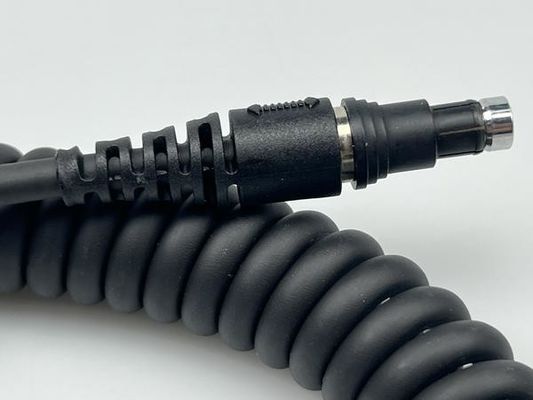

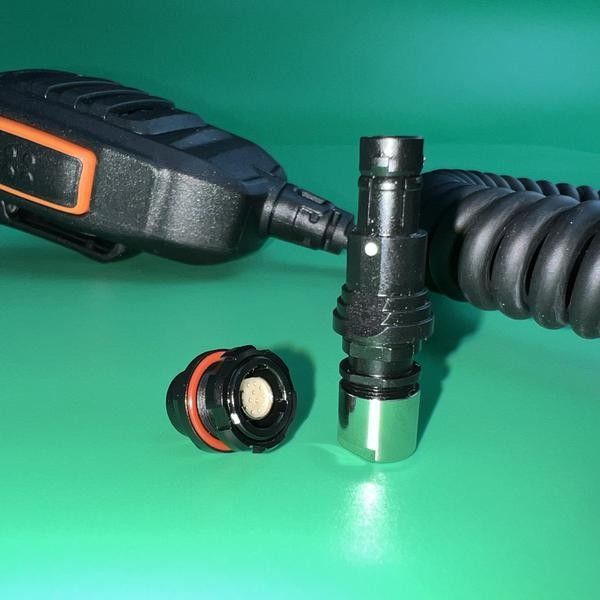

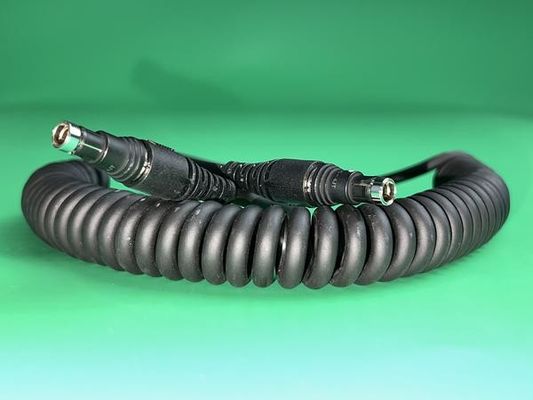

Комплекс промышленных кабелей для автомобильных проводов для защиты от электромагнитных воздействий

Создание кабельной сборки для военных применений с оболочкой из ТПУ, ЭМС-экранированием и пружинной проволокой предполагает разработку надежного и долговечного решения, способного выдерживать суровые условия, сохраняя при этом целостность сигнала. Вот подробный подход:

Основные компоненты и материалы

1. Оболочка из ТПУ:

   • Долговечность: ТПУ (термопластичный полиуретан) известен своей превосходной устойчивостью к истиранию, гибкостью и механической прочностью, что делает его идеальным для военных применений.
   • Химическая и экологическая стойкость: ТПУ устойчив к маслам, химикатам и суровым условиям окружающей среды, что гарантирует, что кабельная сборка выдержит суровые условия военного использования.
   • Гибкость: Сохраняет гибкость даже при низких температурах, что имеет решающее значение для полевых операций.

2. ЭМС-экранирование:

   • Электромагнитная совместимость (ЭМС): Экранирование защищает кабель от электромагнитных помех (ЭМП) и радиочастотных помех (РЧП), гарантируя, что сигналы передаются без ухудшения качества.
   • Типы экранирования:
     • Плетеное экранирование: Обеспечивает хорошее покрытие и гибкость, подходит для большинства военных применений.
     • Фольгированное экранирование: Обеспечивает 100% покрытие, идеально подходит для высокочастотных применений, где требуется полная защита от ЭМП.
     • Комбинация: Некоторые сборки могут использовать как плетеное, так и фольгированное экранирование для баланса между гибкостью и производительностью.

3. Пружинная проволока:

   • Армирование: Пружинная проволока добавляет механическую прочность кабелю, помогая ему возвращаться к своей первоначальной форме после изгиба или скручивания. Это особенно полезно в приложениях, где кабель подвергается частым движениям или механическим нагрузкам.
   • Долговечность: Пружинная проволока предотвращает перегибы и продлевает срок службы кабеля в сложных условиях.

Соображения при проектировании

1. Механическая прочность:

   • Снятие натяжения: Включите снятие натяжения в точках соединения, чтобы предотвратить повреждение от изгиба или вытягивания, особенно там, где кабель подключается к военному оборудованию.
   • Прочность на разрыв: Убедитесь, что сборка способна выдерживать физические нагрузки военного использования, включая растяжение, удар и сжатие.

2. Герметизация от окружающей среды:

   • Водонепроницаемость: Спроектируйте сборку водонепроницаемой, со степенью защиты IP67 или выше, чтобы защитить от попадания воды во время полевых операций.
   • Термостойкость: Материалы должны выдерживать экстремальные температуры, как высокие, так и низкие, поскольку военные операции могут происходить в самых разных условиях.

3. Целостность сигнала:

   • Низкая емкость и сопротивление: Выбирайте проводники и изоляцию, которые минимизируют емкость и сопротивление, обеспечивая точную передачу сигналов на большие расстояния.
   • Заземление: Обеспечьте надлежащее заземление ЭМС-экранирования для защиты от электрических шумов и обеспечения надежности систем связи.

4. Гибкость против жесткости:

   • Сбалансированный дизайн: Сборка должна быть достаточно гибкой для простоты использования, сохраняя при этом жесткость там, где это необходимо для предотвращения повреждений. Пружинная проволока помогает достичь этого баланса.

Производственный процесс

1. Прототипирование:

   • Разработайте прототипы для проверки производительности сборки, включая механическую прочность, гибкость и эффективность ЭМС-экранирования. Прототипирование позволяет точно настроить конструкцию перед полномасштабным производством.

2. Сборка:

   • Подготовка кабеля: Отрежьте и зачистите оболочку из ТПУ и внутренние провода до требуемой длины, обеспечивая чистые и точные соединения.
   • Применение экранирования: Нанесите выбранное ЭМС-экранирование (плетеное, фольгированное или комбинированное) на сборку, обеспечив его надлежащее заземление и интеграцию.
   • Интеграция пружинной проволоки: Включите пружинную проволоку в сборку, обеспечив ее правильное выравнивание и закрепление внутри оболочки из ТПУ.

3. Литье под давлением (опционально):

   • Для повышения долговечности и защиты окружающей среды рассмотрите возможность литья под давлением разъемов или определенных частей кабельной сборки с использованием ТПУ или другого совместимого материала.

4. Тестирование:

   • Электрическое тестирование: Проведите испытания, чтобы убедиться, что сборка поддерживает надлежащую электрическую непрерывность, сопротивление изоляции и целостность сигнала.
   • Механическое тестирование: Протестируйте сборку на гибкость, прочность на разрыв и долговечность в смоделированных военных условиях, включая экстремальные температуры и воздействие окружающей среды.

5. Контроль качества:

   • Внедрите строгие процессы контроля качества, чтобы гарантировать, что каждая кабельная сборка соответствует строгим требованиям военных стандартов, таких как MIL-STD-810 для экологических испытаний.

Применения

• Системы связи: Используются в радиостанциях, антеннах и других устройствах связи, где важна надежная передача сигнала.
• Системы вооружения: Соединяет различные электронные компоненты внутри систем вооружения, требуя высокой прочности и устойчивости к суровым условиям.
• Полевое оборудование: Обеспечивает надежные соединения в портативных устройствах, используемых солдатами, включая GPS-устройства, приборы ночного видения и другое тактическое снаряжение.

Заключение

Кабельная сборка, разработанная для военных применений с оболочкой из ТПУ, ЭМС-экранированием и пружинной проволокой, обеспечивает необходимую долговечность, гибкость и целостность сигнала, требуемые в сложных условиях. Сосредоточив внимание на высококачественных материалах, точных производственных процессах и тщательном тестировании, вы можете создать продукт, который соответствует строгим требованиям военного использования.
