Радиочастотный коаксиальный соединитель TNC BNC UHF N SMA SMB SSMA SSMB SMC SSMC

Коаксиальные соединители RF являются критическими компонентами в системах RF (радиочастоты), используемых для подключения различных типов оборудования и антенн.Каждый тип соединителя предназначен для конкретных диапазонов частот и приложений.Вот подробный обзор общих радиочастотных коаксиальных разъемов, о которых вы упомянули:

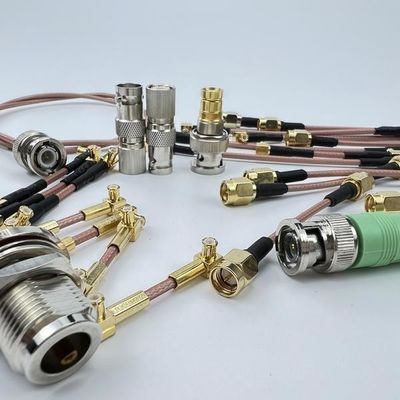

Типы коаксиальных соединителей

1. TNC (Threaded Neill-Concelman)

• Диапазон частот:До 11 ГГц
• Особенности:Механизм натяжного соединения для безопасного соединения.
• Применение:Используется в радиочастотных и микроволновых системах, антеннах и беспроводной связи.

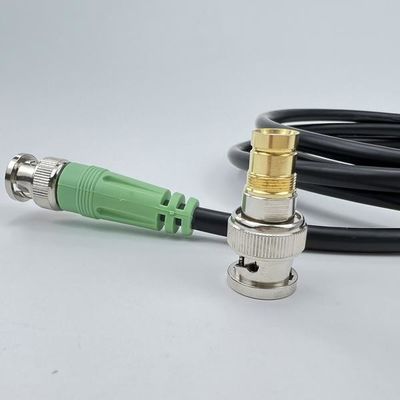

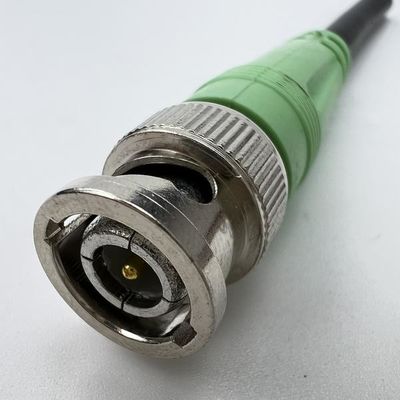

2БНК (Байонет Нилл-Конселман)

• Диапазон частот:До 4 ГГц
• Особенности:Механизм сцепления штыка для быстрого подключения/отключения. Известен своей надежностью и простотой использования.
• Применение:Часто используется в видео- и радиочастотных приложениях, испытательном оборудовании и приборах.

3. UHF (Ультравысокая частота)

• Диапазон частот:До 1 ГГц
• Особенности:Сцепление с нитью или штыком, подходящее для применения на низких частотах.
• Применение:Используется в радиокоммуникациях, CB-радио и некоторых старых антенных системах.

4. N (тип N)

• Диапазон частот:До 18 ГГц
• Особенности:Напряженное соединение, известное своей долговечностью и превосходными характеристиками при высоких частотах.
• Применение:Используется в телекоммуникациях, радарах и других радиочастотных системах, требующих прочных соединений.

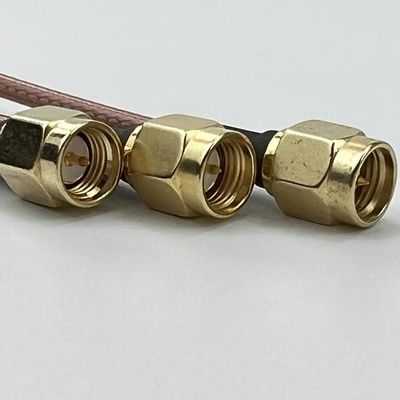

5. SMA (SubMiniature версия А)

• Диапазон частот:До 18 ГГц
• Особенности:Напряженное соединение, компактная конструкция и точность для высокочастотных приложений.
• Применение:Широко используется в испытательном оборудовании, антеннах и мобильной связи.

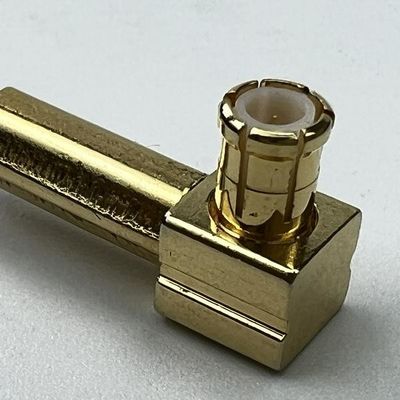

6. SMB (SubMiniature версия B)

• Диапазон частот:До 4 ГГц
• Особенности:Механизм сцепления с зажимом меньше, чем соединители SMA, что позволяет иметь компактные конструкции.
• Применение:Используется в приложениях, где пространство ограничено, таких как мобильные устройства и приборы.

7. SSMA (SubMiniature версия A, Малый)

• Диапазон частот:До 26,5 ГГц
• Особенности:Компактный дизайн, натянутая связь для высокочастотных приложений.
• Применение:Используется в высокочастотных системах связи и точных приборах.

8. SSMB (SubMiniature версия B, Малый)

• Диапазон частот:До 12,4 ГГц
• Особенности:Меньшие размеры с механизмом сцепления, аналогичным SMB, но с более высокой производительностью.
• Применение:Подходит для высокой плотности приложений и систем, где пространство ограничено.

9. SMC (SubMiniature версия C)

• Диапазон частот:До 10 ГГц
• Особенности:Напряженное соединение обеспечивает высокую производительность в компактном виде.
• Применение:Используется в телекоммуникациях и высокочастотных RF-приложениях.

10. SSMC (SubMiniature версия C, Малый)

• Диапазон частот:До 12,4 ГГц
• Особенности:Меньший размер с улучшенной производительностью по сравнению со стандартными разъемами SMC.
• Применение:Приложения с высокой плотностью и высокочастотные системы RF.

Коннекторы для установки на панели

Коннекторы для установки панели предназначены для установки на поверхности панели, что позволяет легко получать доступ и подключаться к оборудованию или системам.

• ТНК панельная установка:Обеспечивает безопасные, натянутые соединения, подходящие для установки панелей и перегородок.
• Установка панели BNC:Общий для видео и радиочастотных приложений, предлагающий быстрые возможности подключения/отключения.
• N Установка панели:Прочный и надежный для высокочастотных и высокомощных приложений.
• Установка панели SMA:Компактный и используется там, где требуются высокочастотные соединения.
• Установка панелей SMB и SSMB:Для компактных подключений в условиях ограниченного пространства.
• Мост на панели SMC и SSMC:Для высокочастотных и компактных приложений с натянутыми соединениями.

Заявления

• Телекоммуникации:Подключение антенн, базовых станций и радиочастотного оборудования.
• Радарные системы:Обеспечение надежных соединений для высокочастотных сигналов.
• Испытание и измерение:Используется в оборудовании и приборах для радиочастотных испытаний.
• Вещание:Соединительное оборудование в системах телевидения и радиовещания.
• Военные и аэрокосмические:Для прочных и надежных соединений в суровых условиях.

При выборе разъемов следует учитывать такие факторы, как диапазон частот, механизм сцепления, размер и требования к применению, чтобы обеспечить оптимальную производительность и совместимость.
